在状态机图中,每个状态活动入口、活动出口和执行活动（即要执行的活动)都是可以自定义的，包括前置和后置条件，以及每个条件的主体都是可以自定义的。在本教程中，您可以学习如何指定这些值，以及如何通过正在更新的演示选项在状态主体中显示/隐藏这些值。

下载Visual Paradigm最新试用版

已加入在线订购，现在抢购立享特别优惠>>

     1.下载附件disc player.vpp.

     2.在可视范例中打开下载的.vpp文件。（要打开项目，请从应用程序工具栏中Project > Open）。

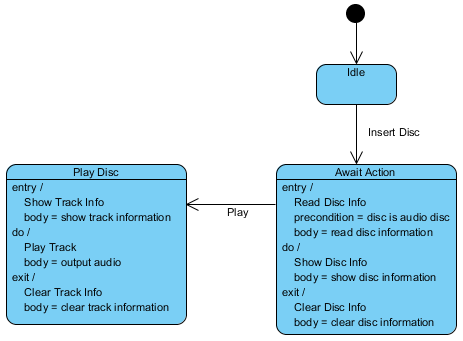

     3.以下面的状态机图为例：

     4.输入Await Action的值 。右键单击Await Action state并从弹出菜单中选择Open Specification...

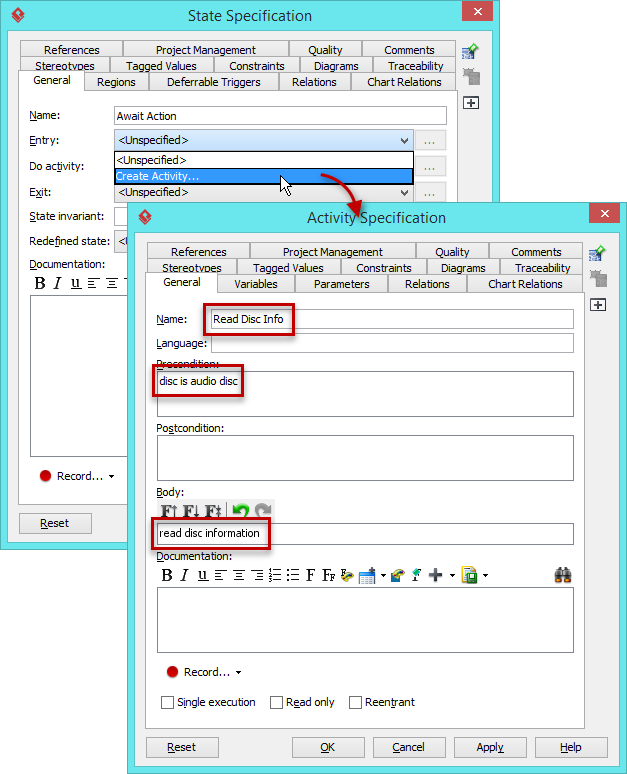

     5.在State Specification窗口中，可以输入活动入口、活动出口和执行活动，尝试输入要输入的值，单击下拉菜单的Entry。在Activity Specification中，在"Name"中输入"ReadDiscInfo"，"Peconditon"中输入 "disc is auto disc"，在"body"中输入"read disc information"，最后点击确定。

    6.如下表所示，编辑等待操作状态的 do activity and exit activity ：

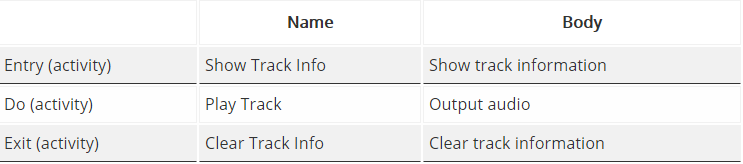

     7.输入Play Disc的值。右键单击Play Disc 并从弹出菜单中选择Open Specification...按照下表输入entry activity、do activity和exit activity，如下所示：

     8.编辑两种状态的值的结果：

    9.隐藏状态主体中的值。右键单击图表的背景，然后弹出菜单中依次点击Presentation Options > State Display Options > State Show Pre-condition, Postcondition and Body of Internal Activities.

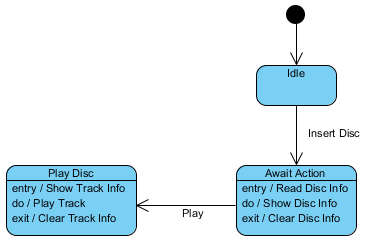

    10.所有状态的隐藏值结果：
